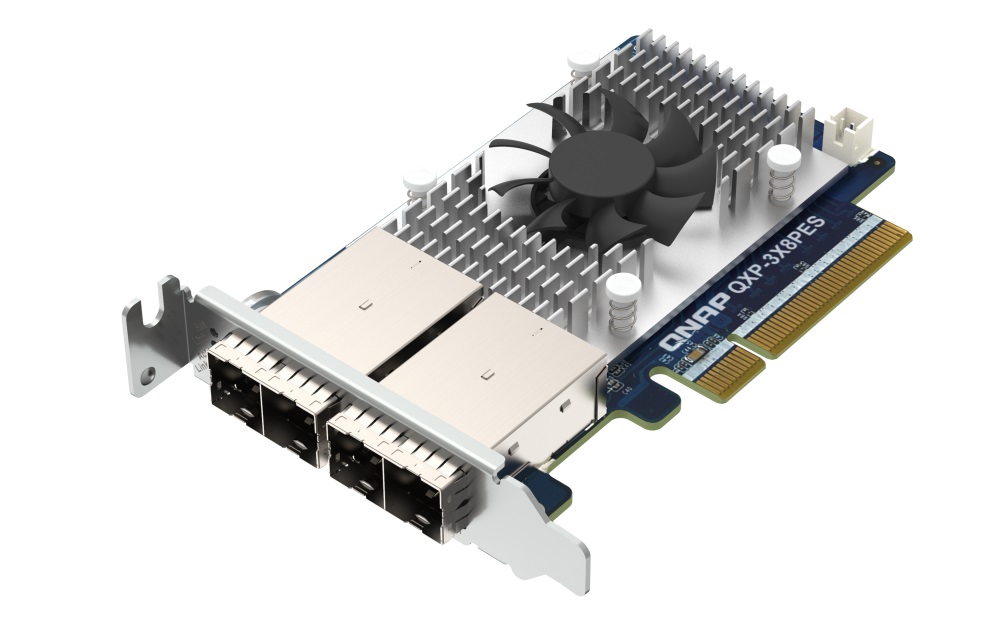

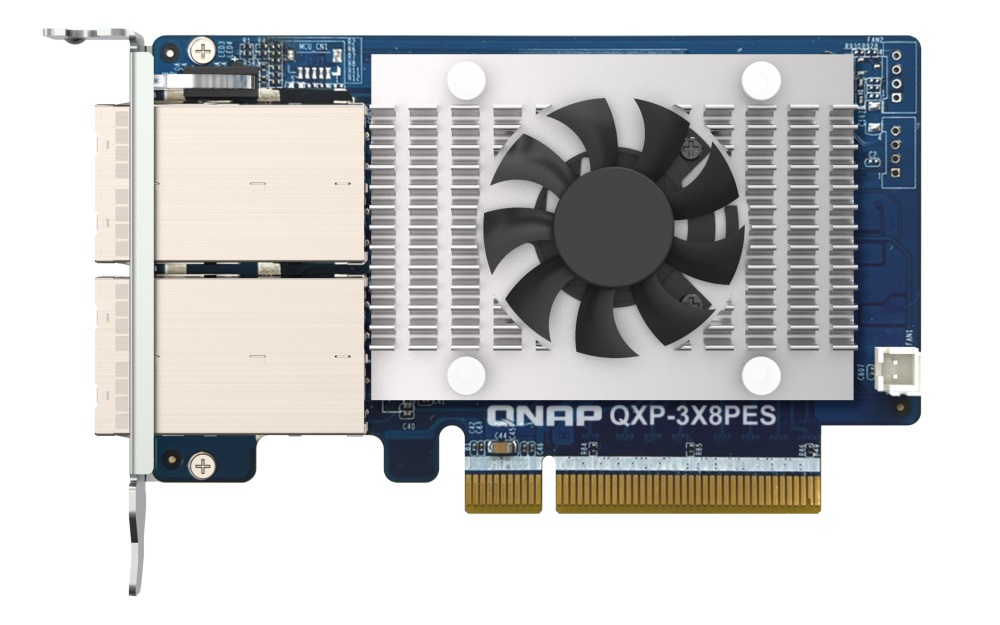

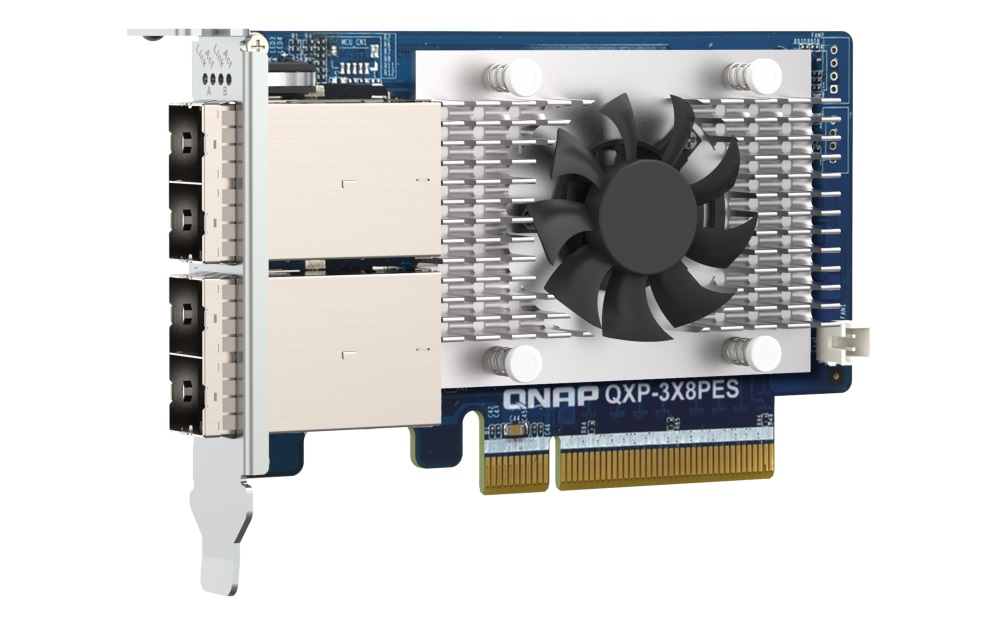

2-port PCIe Gen3 x8 expansion card
Connector | 2 Channels ( 1 x 2 SFF-8644 connectors ) |
PCIe and Lanes | PCIe Gen3 x8 |
Transmission Rates | Max. 64Gbps |

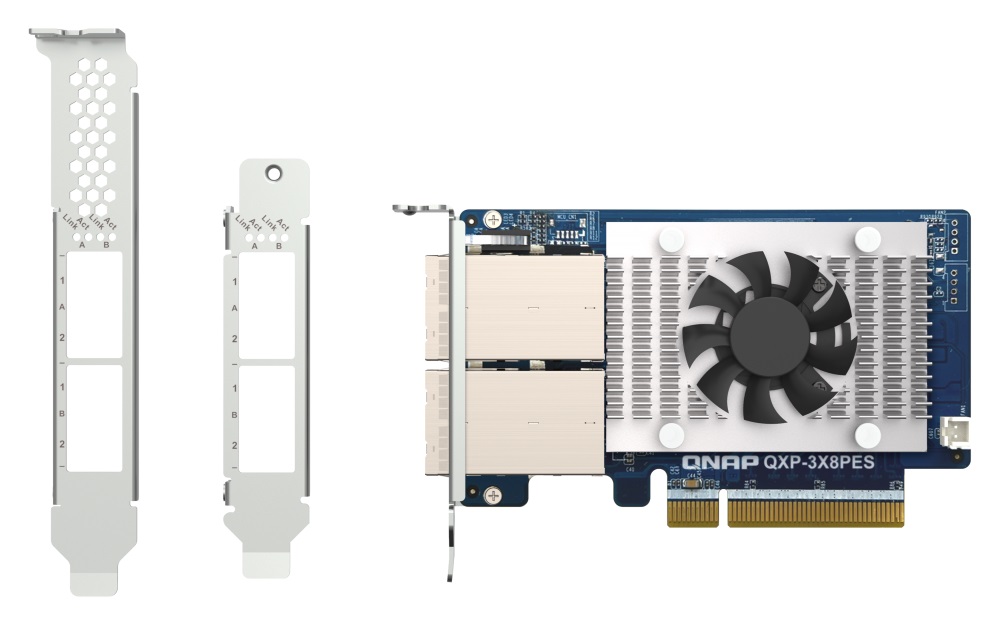

Bracket | Niskoprofilowy (domyślny). Załączone są także uchwyty: niskoprofilowy płaski i pełnej wysokości. |
Dimensions (L x W x H) | 112,65 × 68,9 × 18,26 mm |
Supported Cable | CAB-PCIE10M-8644-4X, CAB-PCIE10M-8644-8X |
Standard Warranty | 3 lata |
Operating Temperature | 0 – 40 °C (32°F – 104°F) |
Storage temperature | 20 – 70°C (-4°F – 158°F) |
Relative humidity | 5-95% bez kondensacji, temperatura mokrego termometru: 27°C |
JBOD supported | TL-R1200PES-RP, TL-R1600PES-RP, TL-R2400PES-RP |
Supported Operating System | QuTS hero 5.1.2 or later; QTS 5.1.2 or later |
Karta PCIe QXP-3X8PES przeznaczona jest do zwiększania pojemności QuTS hero lub QTS NAS poprzez podłączenie go do JBOD z interfejsem QNAP TL PCIe. Można łańcuchowo połączyć wiele modułów JBOD za pomocą szybkich kabli, uzyskując możliwość rozbudowy pamięci masowej na poziomie petabajtów w celu obsługi wykładniczego przyrostu danych uzyskanych w wyniku archiwizacji/tworzenia kopii zapasowych nagrań z monitoringu, multimedialnych RAW multimedia, dużych danych i aplikacji wirtualizacyjnych.
Uwaga:
• Host QNAP NAS wymaga systemu QuTS hero h5.1.2 / QTS 5.1.2 (lub nowszej wersji) i aktualizacji do określonych wersji BIOS dla każdego modelu.
-
Wydajność na poziomie petabajtów, a także duża oszczędność
Możliwość zwiększenia pojemności do skali petabajtów dla serwerów NAS typu QuTS hero, poprzez połączenie wielu modułów rozszerzających PCIe JBOD. .
-
Do 64 Gb/s
Model QXP-3X8PES jest wyposażony w kartę rozszerzeń PCIe Gen 3 x8, zapewniając prędkości transferu do 64 Gb/s.
Uwaga: Rzeczywiste prędkości transferu zależą od gniazda PCIe hosta NAS i używanych jednostek pamięci masowej.
-
Obsługiwane specjalne kable SFF-8644
Zainstaluj QXP-3X8PES do podłączania modułów przy użyciu specjalnych kabli SFF-8644 8X.
Możliwość rozbudowy pojemności do skali petabajtów
Serwer NAS z QXP-3X8PES można połączyć łańcuchowo z wieloma modułami JBOD z interfejsem TL PCIe (TL-R1200PES-RP, TL-R1600PES-RP i TL-R2400PES-RP), co zapewni obsługę twardych dysków SATA. Zapewnia to możliwość przechowywania danych o pojemności w skali petabajtów.
Rzeczywista liczba modułów rozszerzających może zależeć od hosta NAS.
Więcej informacji: TL-R1200PES-RP, TL-R1600PES-RP, TL-R2400PES-RP
Uwaga:
1. Seria JBOD z interfejsem TL PCIe wymaga od użytkowników podłączenia przewodów do określonych wejść/wyjść.
2. Rzeczywista liczba modułów rozszerzających może zależeć od hosta NAS. Przed zakupem akcesoriów do urządzeń hostów zawsze sprawdź najpierw listę zgodności.
3. Aby osiągnąć prędkość transferu 64 Gb/s za pomocą karty rozszerzeń QXP-3X8PES, można podłączyć do serwera NAS TDS-h2489FU dziesięć dysków JBOD, co pozwoli uzyskać pojemność do 3,4 PB (przy użyciu RAID 60). Aby uzyskać pojemność 4,1 PB (maksymalna pojemność obliczona przy użyciu RAID 60) z kartą rozszerzeń QXP-3X8PES, można podłączyć do serwera NAS TS-h2490FU dwanaście dysków JBOD z prędkością transferu 32 Gb/s. Aby uzyskać prędkość transferu 64 Gb/s przy użyciu karty rozszerzeń QXP-3X8PES, można podłączyć serwer NAS TS-h2490FU tylko do czterech urządzeń JBOD za pośrednictwem gniazda PCIe 2.
