Kontroler | Asmedia ASM1164 |
Złącze | 2 x SFF-8088 |
Obsługiwane numery sterowników SATA | 8 dysków SATA 6 Gb/s (każde złącze SFF-8088 obsługuje cztery dyski SATA) |
Interfejsy PCIe | PCIe Gen3 x4 (32Gb/s) |
Obsługiwane systemy operacyjne | QTS 4.4.2 lub nowszy, QuTS hero – Windows 8 lub nowszy – Windows Server 2012 R2 lub nowszy – Linux z Kernel 3.10 lub nowszym |
Kształt | Niskoprofilowa 119,65 x 68,9 x 17,24 mm (bez uchwytu 119,65 x 68,9 x 12 mm) |
Kabel | Firma QNAP oferuje możliwość zakupu kabla 1,0 m SFF-8088. Numer zamówienia: CAB-SAS10M-8088 |
Diagram architektury |
Karty rozszerzeń QXP SATA są przeznaczone dla obudów JBOD serii TL firmy QNAP, obsługujących dyski SATA. Łatwe zwiększanie pojemności dyskowej poprzez instalację karty rozszerzeń QXP SATA w gnieździe PCIe w serwerze QNAP NAS lub w komputerze z systemem Windows®/ Ubuntu® (Linux®), a następnie podłączanie obudowy JBOD serii TL przy użyciu kabla SFF-8088 (lub SFF-8644). Format kart niskoprofilowych zapewnia zgodność kart rozszerzeń QXP SATA z szeroką gamą serwerów NAS, komputerów i serwerów.

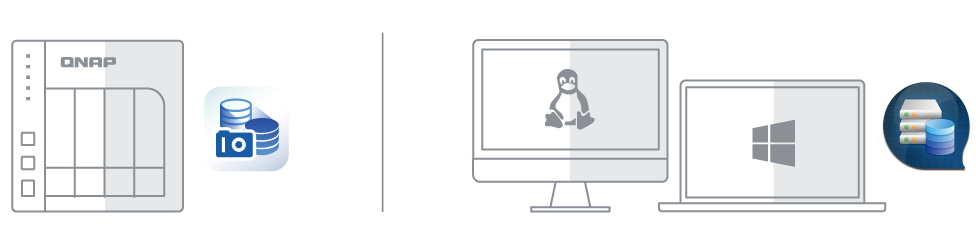

Obsługa serwerów QNAP NAS i komputerów z systemem Windows®/Ubuntu®
Każde złącze SFF-8088 lub SFF-8644 (wewnętrzne) na karcie rozszerzeń QXP SATA obsługuje do czterech dysków SATA. Odpowiednią kartę QXP można zainstalować w oparciu o liczbę dysków, które chcemy podłączyć w celu rozbudowy pamięci masowej. Na przykład: na serwerze NAS lub w komputerze można zainstalować dwie 4-portowe karty QXP-400eS, w tym jedną kartę podłączoną do 4-wnękowej obudowy tower TL-D400S JBOD, a drugą kartę podłączoną do 4-wnękowego modelu RACK TL-R400S. Alternatywnie można obie karty podłączyć do jednej 8-wnękowej obudowy tower TL-D800S JBOD. Serwer NAS lub komputer z zainstalowaną jedną kartą QXP-400eS można także podłączyć do 8-wnękowej obudowy TL JBOD, w której zainstalowane są tylko 1-4 dyski.
Więcej informacji: Obudowa pamięci masowej JBOD serii TL
Uwaga: Aby zaktualizować oprogramowanie sprzętowe obudowy TL JBOD za pośrednictwem systemu QTS lub Menedżera JBOD, upewnij się, że ukończono podłączanie wszystkich urządzeń (w tym serwera NAS/komputera, adapterów QXP SATA HBA, oraz obudów pamięci masowej TL JBOD).

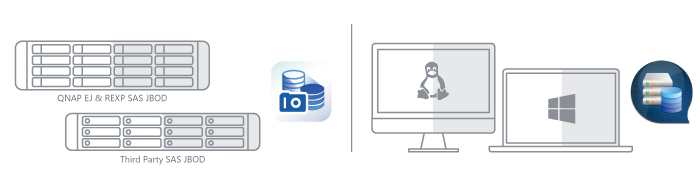

Nie możesz znaleźć odpowiednich kart rozszerzeń SAS? Wypróbuj karty rozszerzeń QXP SATA!
W przypadku podłączania hostów Windows® i Ubuntu® (Linux®) do SAS JBOD w celu zwiększenia pojemności pamięci masowej, przedsiębiorstwa często wybierają dyski SATA, ponieważ na rynku dostępnych jest niewiele kart rozszerzeń SAS. Karty rozszerzeń QXP SATA obsługują nie tylko QNAP TL SATA JBOD i QNAP SAS JBOD (seria EJ, seria REXP), ale także SAS JBOD innych producentów. Pojemność pamięci masowej serwera/hosta można łatwo zwiększyć, instalując kartę rozszerzeń SATA QXP i podłączając SAS JBOD za pomocą kabla SFF-8088 (lub SFF-8644), stosując konfigurację software RAID w systememie Windows® i Ubuntu® (Linux®).

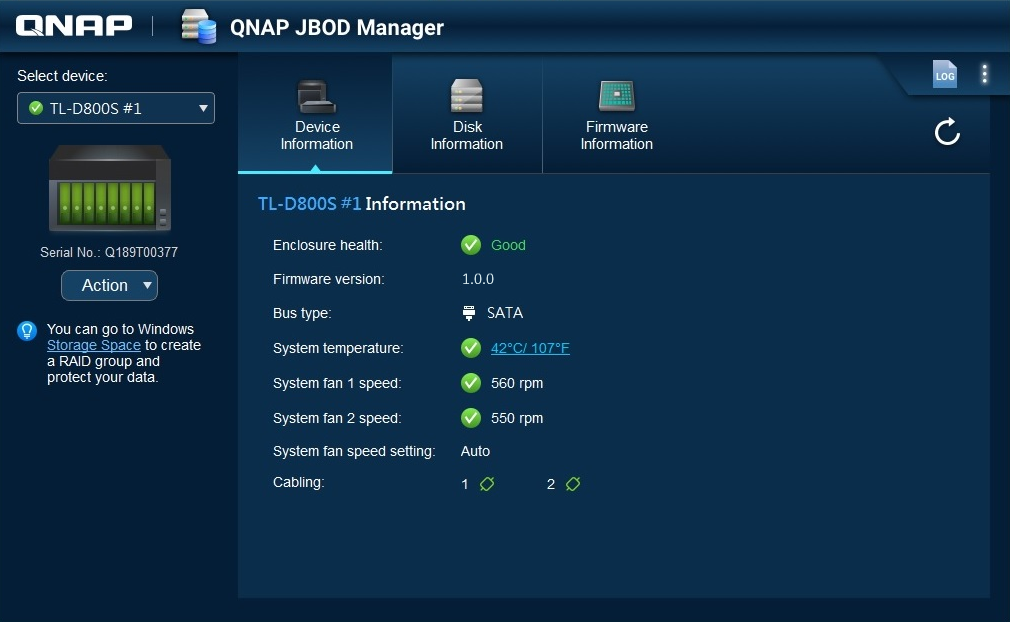

Menedżer QNAP JBOD dla użytkowników systemu Windows®/Ubuntu®
Narzędzie Menedżer JBOD firmy QNAP umożliwia użytkownikom komputerów z systemem Windows® i Ubuntu® (Linux®) monitorowanie stanu wentylatorów, temperatury systemu oraz zapewnia informacje o obudowach pamięci masowej JBOD serii TL.
Więcej informacji: Menedżer JBOD QNAP
Kompatybilność z serwerami np:
- [2 Bays]
- TS-251B
- TS-251D
- TS-253B
- TS-253Be
- TS-253D
- TS-262
- TS-264
- [4 Bays]
- TS-431XU
- TS-432PXU
- TS-432PXU-RP
- TS-432XU
- TS-432XU-RP
- TS-453B
- TS-453Be
- TS-453BT3
- TS-453BU
- TS-453BU-RP
- TS-453D
- TS-453DU
- TS-453DU-RP
- TS-462
- TS-463U
- TS-463U-RP
- TS-463XU
- TS-463XU-RP
- TS-464
- TS-464U
- TS-464U-RP
- TS-473
- TS-473A
- TVS-463
- TVS-471
- TVS-472XT
- TVS-473
- TVS-473e
- TVS-h474
- [5 Bays]
- TS-531P
- TS-563
- [6 Bays]
- QVP-63A
- TS-653B
- TS-653D
- TS-664
- TS-673
- TS-673A
- TS-677
- TS-h686
- TVS-663
- TVS-671
- TVS-672N
- TVS-672X
- TVS-672XT
- TVS-673
- TVS-673e
- TVS-675
- TVS-682
- TVS-682T
- TVS-h674
- [8 Bays]
- QVP-85A
- TS-831XU
- TS-832PX
- TS-832PXU
- TS-832PXU-RP
- TS-832X
- TS-832XU
- TS-832XU-RP
- TS-853BU
- TS-853BU-RP
- TS-853DU-RP
- TS-863U
- TS-863U-RP
- TS-863XU
- TS-863XU-RP
- TS-864eU
- TS-864eU-RP
- TS-873
- TS-873A
- TS-873AeU
- TS-873AeU-RP
- TS-873AU
- TS-873AU-RP
- TS-873U
- TS-873U-RP
- TS-877
- TS-877XU-RP
- TS-883XU
- TS-EC880 Pro
- TS-EC880U
- TS-EC880U R2
- TS-h886
- TVS-863
- TVS-863+
- TVS-871
- TVS-871U-RP
- TVS-872N
- TVS-872X
- TVS-872XT
- TVS-872XU
- TVS-872XU-RP
- TVS-873
- TVS-873e
- TVS-882
- TVS-882BR
- TVS-882BRT3
- TVS-882T
- TVS-EC880
- TVS-h874
- [9 Bays]
- TS-977XU-RP
- TS-983XU
- TS-h987XU-RP
- TVS-972XU
- TVS-972XU-RP
- [10 Bays]
- TNS-h1083X
- TS-EC1080 Pro
- TS-h1090FU
- TVS-EC1080
- TVS-EC1080+
- [12 Bays]
- TS-1231XU
- TS-1232PXU-RP
- TS-1232XU
- TS-1232XU-RP
- TS-1253BU
- TS-1253BU-RP
- TS-1253DU-RP
- TS-1263U
- TS-1263U-RP
- TS-1263XU
- TS-1263XU-RP
- TS-1264U-RP
- TS-1273AU-RP
- TS-1273U
- TS-1273U-RP
- TS-1277
- TS-1277XU-RP
- TS-1283XU-RP
- TS-EC1280U
- TS-EC1280U R2
- TS-h1290FX
- TVS-1271U-RP
- TVS-1272XU-RP
- TVS-1282
- TVS-1282T
- TVS-1282T3
- TVS-EC1280U-SAS-RP R2
- TVS-h1288X
- [15 Bays]
- TVS-1582TU
- [16 Bays]
- TDS-16489U
- TDS-16489U R2(QTS)
- TS-1635
- TS-1635AX
- TS-1655
- TS-1673AU-RP
- TS-1673U
- TS-1673U-RP
- TS-1677X
- TS-1677XU-RP
- TS-1683XU-RP
- TS-1685
- TS-EC1680U
- TS-EC1680U R2
- TS-h1677XU-RP
- TS-h1683XU-RP
- TVS-1672XU-RP
- TVS-EC1680U-SAS-RP
- TVS-EC1680U-SAS-RP R2
- TVS-h1688X
- [18 Bays]
- TES-1885U(QTS)
- TS-h1887XU-RP
- [20 Bays]
- GM-1000
- [22 Bays]
- TS-h2287XU-RP
- [24 Bays]
- TDS-h2489FU
- TS-2477XU-RP
- TS-2483XU-RP
- TS-EC2480U
- TS-EC2480U R2
- TS-h2477XU-RP
- TS-h2483XU-RP
- TS-h2490FU
- TVS-2472XU-RP
- TVS-EC2480U-SAS-RP
- TVS-EC2480U-SAS-RP R2
- [28 Bays]
- TS-2888X
- [30 Bays]
- TES-3085U(QTS)
- TS-h3087XU-RP
- TS-h3088XU-RP
